Компрессорное оборудование
В наличии
Арт.: KT6
Цена: по запросу

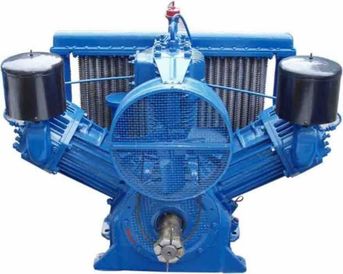

Компрессоры серии КТ-6 и КТ-7 - это поршневые агрегаты, служащие для обеспечения локомотивов сжатым воздухом, в тормозной, пневматической и иных систем подвижных составов. Применяются также для подачи сжатого воздуха на буровых установках при проведении геологоразведочных работ.
ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА
Наименование параметров Норма для компрессора
Тип компрессора W-образный, поршневой двухступенчатый, однорядный с воздушным охлаждением оборудован устройством для перевода на холостой ход.
Производительность по всасыванию, м³/мин 5,3
Давление нагнетания, кгс/см² 9
Частота вращения коленчатого вала, об/мин 850
Мощность потребляемая при частоте вращения, кВт:
850 об/мин 44,1
750 об/мин 39
440 об/мин 22,8
Количество цилиндров 3
Охлаждение компрессора воздушное
Режим работы при давлении нагнетания ПВ, %:
5кгс/см² 100
9кгс/см² 50
Направление вращения коленчатого вала (смотреть со стороны привода) – по часовой стрелке (КТ7 – против часовой стрелки).
Привод – от электродвигателя или ДВС через эластичную муфту
Габаритные размеры, мм: КТ6; КТ7 КТ6Эл
длина 760 760
ширина 1320 1255
высота 1050 1050
Масса (без масла и ЗИП), кг 610 600
Компрессоры КТ7 и КТ6Эл отличаются от компрессора КТ6:
КТ7 –противоположным направлением вращения коленчатого вала (против часовой стрелки);
КТ6Эл – отсутствием разгрузочных устройств в клапанных коробках для перевода компрессора на холостой ход и наличием подогревателя масла в корпусе компрессора.
ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА
Наименование параметров Норма для компрессора
Тип компрессора W-образный, поршневой двухступенчатый, однорядный с воздушным охлаждением оборудован устройством для перевода на холостой ход.
Производительность по всасыванию, м³/мин 5,3
Давление нагнетания, кгс/см² 9
Частота вращения коленчатого вала, об/мин 850
Мощность потребляемая при частоте вращения, кВт:
850 об/мин 44,1
750 об/мин 39
440 об/мин 22,8
Количество цилиндров 3
Охлаждение компрессора воздушное
Режим работы при давлении нагнетания ПВ, %:
5кгс/см² 100
9кгс/см² 50
Направление вращения коленчатого вала (смотреть со стороны привода) – по часовой стрелке (КТ7 – против часовой стрелки).
Привод – от электродвигателя или ДВС через эластичную муфту
Габаритные размеры, мм: КТ6; КТ7 КТ6Эл
длина 760 760
ширина 1320 1255
высота 1050 1050
Масса (без масла и ЗИП), кг 610 600
Компрессоры КТ7 и КТ6Эл отличаются от компрессора КТ6:
КТ7 –противоположным направлением вращения коленчатого вала (против часовой стрелки);
КТ6Эл – отсутствием разгрузочных устройств в клапанных коробках для перевода компрессора на холостой ход и наличием подогревателя масла в корпусе компрессора.
Тип привода
Ременной
Давление, атм.
6
Произв., л/мин.
5300
Исполнение
Передвижные бензиновые компрессоры, Стационарный
Привод, кВт
45
Охлаждение масла и воздуха
Воздушный
Габариты, см
73х132х76
Масса, кг
610
Модель двигателя
ДВС, Бензиновый
Количество фаз
1
| фото | наименование | номер чертежа | цена | |
|---|---|---|---|---|
 |
Балансир дополнительный | 34.02.00.02-007 | по запросу | |
|
Бандаж вентилятора | 34.11.02.00-003сб | по запросу | |
|
Вал коленч.в сб с доп.баланс. | 34.02.01.00-035сб | по запросу | |
|
Вал коленчат. в сборе | 34.02.01.00-006сб | по запросу | |
|
Валик маслонасоса | 34.13.00.02-005 | по запросу | |
|
Вентил. компрес.КТ-6 | 34.11.00.00-007сб | по запросу | |
|
Вкладыш верх. 0-6гр. | 34.03.03.00-009сб | по запросу | |
|
Вкладыш верх. 7-12гр. | 34.03.03.00-009сб | по запросу | |
|
Вкладыш ниж. 0-6гр. | 34.03.04.00-002сб | по запросу | |
|
Вкладыш ниж. 7-12гр | 34.03.04.00-002сб | по запросу | |
|
Втулка маслонасоса | 32.09.01.02-016 | по запросу | |
|
Втулка под. манжету | 34.02.00.04-001 | по запросу | |
|
Втулка под. маслонасос | 34.02.00.01-000 | по запросу | |
|
Втулка шатуна | 34.03.01.02-007 | по запросу | |
|
Втулка шатуна бр.ОФ | 34.03.01.02-010 | по запросу | |
|
Головка шатуна в сборе с крыш | 34.03.00.08-006сб | по запросу | |
|
Диафрагма | 34.06.00.05-006 | по запросу | |
|
Жесткий шатун в сб | 34.03.02.00-006сб | по запросу | |
|
Клапан всасывающий | 34.06.02.00-010сб | по запросу | |
|
Клапан нагнетательный | 34.06.01.00-017сб | по запросу | |
|
Клапан предохранит. | 34.10.05.00-005сб | по запросу | |
|
Клапан редукционный | 34.13.04.00-000сб | по запросу | |
|
Кольцо комп. ВД 0-4гр | 34.08.00.02-009 | по запросу | |
|
Кольцо комп. НД 0-4гр | 34.05.00.04-002 | по запросу | |
|
Кольцо масл. ВД 0-4гр | 34.08.00.03-006 | по запросу | |
|
Кольцо масл.НД 0-4гр | 34.05.00.05-009 | по запросу | |
|
Кольцо пружинное | 34.01.00.08-002 | по запросу | |
|
Кольцо сетки прижимное | 34.01.01.02-009 | по запросу | |
|
Кольцо стопорное | 34.05.00.03-005 | по запросу | |
|
Коробка клапан. ВД в сборе | 34.09.00.00-002сб | по запросу | |
|
Коробка клапан. НД в сборе | 34.06.00.00-001сб | по запросу | |
|
Корпус вентилятора | 34.11.00.04-005 | по запросу | |
|
Корпус клапан. коробки ЦВД | 34.09.00.01-009 | по запросу | |
|
Корпус клапан. коробки ЦНД | 34.06.00.01-008 | по запросу | |
|
Корпус КТ6 | 34.01.00.01-016 | по запросу | |
|
Кронштейн | 34.11.00.02-014 | по запросу | |
|
Крышка головки шатунов | 34.03.00.01-007 | по запросу | |
|
Крышка диафрагмы | 34.06.00.04-009 | по запросу | |
|
Крышка корп. передн. | 34.01.00.02-000 | по запросу | |
|
Крышка нагнет. кл. ЦВД | 34.09.00.02-006 | по запросу | |
|
Крышка нагнет. клапана | 34.06.00.02-005 | по запросу | |
|
Крышка холод. верхняя | 34.10.00.02-004 | по запросу | |
|
Крышка холод. Прав. | 34.10.00.01-007 | по запросу | |
|
Крышка холод.лев. | 34.10.00.05-005 | по запросу | |
|
Лопасть | 34.13.00.02-005 | по запросу | |
|
Лопасть вентил. (прав. вращ.) | 34.11.00.01-004 | по запросу | |
|
Лопасть вентил. левого вращ. | 35.01.00.01-006 | по запросу | |
|
Маслоуказатель | 34.01.02.00-002сб | по запросу | |
|
Насос маслян. КТ-6 | 34.13.00.00-001сб | по запросу | |
|
Насос маслян. КТ-7 | 35.02.00.00-006сб | по запросу | |
|
Ось вентилятора | 34.11.00.03-008 | по запросу | |
|
Палец жесткого шатуна | 34.03.00.02-004 | по запросу | |
|
Палец поршн. ЦВД | 34.08.00.04-003 | по запросу | |
|
Палец поршн. ЦНД | 34.05.00.02-008 | по запросу | |
|
Палец шатунов | 34.03.00.03-014 | по запросу | |
|
Патрубок левый | 34.00.00.14-008 | по запросу | |
|
Патрубок правый | 34.00.00.15-005 | по запросу | |
|
Патрубок трубопровода | 34.00.00.13-001 | по запросу | |
|
Патрубок холод. лев | 34.10.00.04-008 | по запросу | |
|
Патрубок холод. прав | 34.10.00.03-001 | по запросу | |
|
Пластина клап. бол | 34.06.01.03-018 | по запросу | |
|
Пластина клап.мал | 34.06.01.04-015 | по запросу | |
|
Пластина соед.в сб.(левая) | 34.10.03.00-009сб | по запросу | |
|
Пластина соед.в сб.(правая) | 34.10.02.00-006сб | по запросу | |
|
Поршень ЦВД | 34.08.00.01-002 | по запросу | |
|
Поршень ЦВД 1-6гр. | 34.08.00.01-002 | по запросу | |
|
Поршень ЦВД в сборе | 34.08.00.01-005сб | по запросу | |
|
Поршень ЦНД | 34.05.00.01-014 | по запросу | |
|
Поршень ЦНД 1-4 гр. | 34.05.00.01-014 | по запросу | |
|
Поршень ЦНД в сборе | 34.05.00.01-004сб | по запросу | |
|
Пружина клапана | 34.06.01.05-012 | по запросу | |
|
Пружина разгруз.устройства | 34.06.00.09-004 | по запросу | |
|
Сальник (Манжета 100х125) | 1-КТУ | по запросу | |
|
Сапун | 34.14.01.00-001сб | по запросу | |
|
Седло нагн. клап. КТ | 34.06.01.01-027 | по запросу | |
|
Секция радиатора | 34.10.01.00-003сб | по запросу | |
|
Сетка фильтра в сб | 34.01.03.00-005сб | по запросу | |
|
Стакан всасыв. кл. ЦВД | 34.09.00.04-000 | по запросу | |
|
труба разгр.устр. большая | 34.18.00.00-022сб | по запросу | |
|
труба разгр.устр. средняя | 34.19.00.00-029сб | по запросу | |
|
труба в сб. разгр.устр. малая | 34.17.00.00-009сб | по запросу | |
|
Труба м-насоса в сборе | 34.13.03.00-000сб | по запросу | |
|
Тэн КТ (элемент нагрева) | 85 Б13/0,8 (запрет в РФ) | по запросу | |
|
Узел коленвала | 34.02.00.00-003сб | по запросу | |
|
Узел маном. КТ с глиц. маном. | 34.16.00.00-020сб | по запросу | |
|
Узел манометра КТ без ман. | 34.16.00.00-020сб | по запросу | |
|
Узел сапуна | 34.14.00.00-008сб | по запросу | |
|
Узел шатунов | 34.03.00.00-000сб | по запросу | |
|
Упор всасыв. клапана | 34.06.02.02-014 | по запросу | |
|
Упор всасыв.клап. | 34.06.03.00-000сб | по запросу | |
|
Упор нагнет. клап. | 34.06.00.03-015 | по запросу | |
|
Фильтр воздушный | 34.20.00.00-001cбмд | по запросу | |
|
Фильтр маслянный | 34.01.01.00-009сб | по запросу | |
|
Холодильник компрессора | 34.10.00.00-000cб | по запросу | |
|
Цилиндр ВД | 34.00.00.06-001 | по запросу | |
|
Цилиндр НД | 34.00.00.07-008 | по запросу | |
|
Шатун прицепной сб | 34.03.01.00-003сб | по запросу | |
|
Шпилька | 34.03.00.04-008 | по запросу | |
|
Прокладка 34.03.00.06-002 | 34.03.00.06-002 | по запросу | |
|
Прокладка 34.03.00.05-005 | 34.03.00.05-005 | по запросу | |
|
кл. короб. ВД 34.00.00.02-003 | 34.00.00.02-003 | по запросу | |
|
кл. короб. НД 34.00.00.03-000 | 34.00.00.03-000 | по запросу | |
|
цилиндр ВД 34.00.00.05-004 | 34.00.00.05-004 | по запросу | |
|
цилиндр НД 34.00.00.11-007 | 34.00.00.11-007 | по запросу | |
|
вых. Фланец 34.00.00.12-004 | 34.00.00.12-004 | по запросу | |
|
перед. Крышка 34.01.00.05-001 | 34.01.00.05-001 | по запросу | |
|
клап. Предохр. 34.01.00.13-008 | 34.01.00.13-008 | по запросу | |
|
узел шат очки 34.03.00.05-005 | 34.03.00.05-005 | по запросу | |
|
узел шат очки 34.03.00.06-002 | 34.03.00.06-002 | по запросу | |
|
крышка клап. коробки 34.06.00.07-000 | 34.06.00.07-000 | по запросу | |
|
клапана 34.06.00.08-010 | 34.06.00.08-010 | по запросу | |
|
клапана 34.06.00.08-000 | 34.06.00.08-000 | по запросу | |
|
верх фланец холод. 34.10.00.06-002 | 34.10.00.06-002 | по запросу | |
|
патрубок холод. 34.10.00.07-009 | 34.10.00.07-009 | по запросу | |
|
масл. насос 34.13.00.03-002 | 34.13.00.03-002 | по запросу | |
|
боков. Крышка 34.01.00.11-004 | 34.01.00.11-004 | по запросу |
