Компрессор поршневой КСБУ-4ВУ1-5/9

Компрессор поршневой КСБУ-4ВУ1-5/9
В наличии
Арт.: KCBU4VU159
Цена: по запросу
Описание Характеристики Запчасти
Мобильная Компрессорная Станция КСБУ-4ВУ1-5/9: Мощный и Надежный Партнер Буровых Установок

Компрессорная станция КСБУ-4ВУ1-5/9 - это передвижной воздушный компрессор, предназначенный для обеспечения сжатым воздухом под избыточным давлением 0,78 МПа (8 кгс/см2) систем пневматического управления оборудования малой механизации на буровых установках. Составляющая часть этой станции - компрессор 4ВУ1-5/9, смонтированный на сварной раме из профильного проката, работающий в паре с электродвигателем и холодильником 1 ступени с ограждением вентилятора.

Основные Преимущества:

Мобильность и компактность
Высокая надежность и долговечность
Простота обслуживания и ремонта
Совместимость с различными буровыми установками
Технические Характеристики:

Тип компрессора: передвижной воздушный
Модель: КСБУ-4ВУ1-5/9
Избыточное давление: 0,78 МПа (8 кгс/см2)
Производительность по условиям всасывания: 83,5±4,2 л/с (5±0,25 м3/мин)
Частота вращения вала компрессора номинальная: 12,25 (735) об/мин
Начальное атмосферное да
Конечное номинальное избыточное давление: 0,78 МПа (8 кг
Масса: не более 1300 кг
Габаритные размеры: не более 2100/1000/1400 мм
Состав и Устройство:

Компрессорная станция КСБУ-4ВУ1-5/9 включает в себя:

Компрессор 4ВУ1-5/9, смонтированный на сварной раме
Электродвигатель
Холодильник 1 ступени с ограждением вентилятора
Систему подачи масла с черпачками
Пневматическую систему управления
Клиновые ремни и кожух для передачи мощности

Применение:

Компрессорная станция КСБУ-4ВУ1-5/9 идеально подходит для буровых установок, где требуется мобильный и надежный источник сжатого воздуха. Она может быть использована в различных условиях, таких как:

Бурение нефтяных и газовых скважин
Геологоразведочные работы
Строительство и монтаж оборудования
Другие отрасли промышленности, требующие пневматического управления
Гарантия Качества:

Компрессорная станция КСБУ-4ВУ1-5/9 изготовлена с использованием высококачественных материалов и передовых технологий, что обеспечивает ее надежность и долговечность. Наша компания предоставляет гарантию качества на все компрессоры и комплектующие, чтобы обеспечить вашу удовлетворенность и спокойствие
Бренд
ДЕКА-ТРЕЙД
Тип привода
Ременной
Давление, атм.
8
Произв., л/мин.
5000
Исполнение
Стационарный
Привод, кВт
22
Охлаждение масла и воздуха
Воздушный
Уровень шума, дБа
80
Габариты, см
210*100*140
Масса, кг
1300
Модель двигателя
Электрический двигатель, 380 В
Количество фаз
2
фото наименование номер чертежа цена
Блок цилиндров 1ст. 06-10 06-10 по запросу
Блок цилиндров 1ст. К5А.01.04.001 К5А.01.04.001 по запросу
Блок цилиндров 2 ст. 06-11 06-11 по запросу
Блок цилиндров 2ст. К5А.01.05.001 К5А.01.05.001 по запросу
Болт противовеса 29-76 по запросу
Болт шатуна 29-65 по запросу
Вал коленчатый 02-14 02-14 по запросу
Вал коленчатый 302-6-01-03 ЗП 302-6-01-03 ЗП по запросу
Вал коленчатый 302-6-01-03 ЗП1 302-6-01-03 ЗП1 по запросу
Вал коленчатый 4ВУ-М42.01.01.000 4ВУ-М42.01.01.000 по запросу
Вентилятор К5А.01.13.000 К5А.01.13.000 по запросу
Втулка 44-214 44-214 по запросу
Втулка 44-84 44-84 по запросу
Втулка 44-92 44-92 по запросу

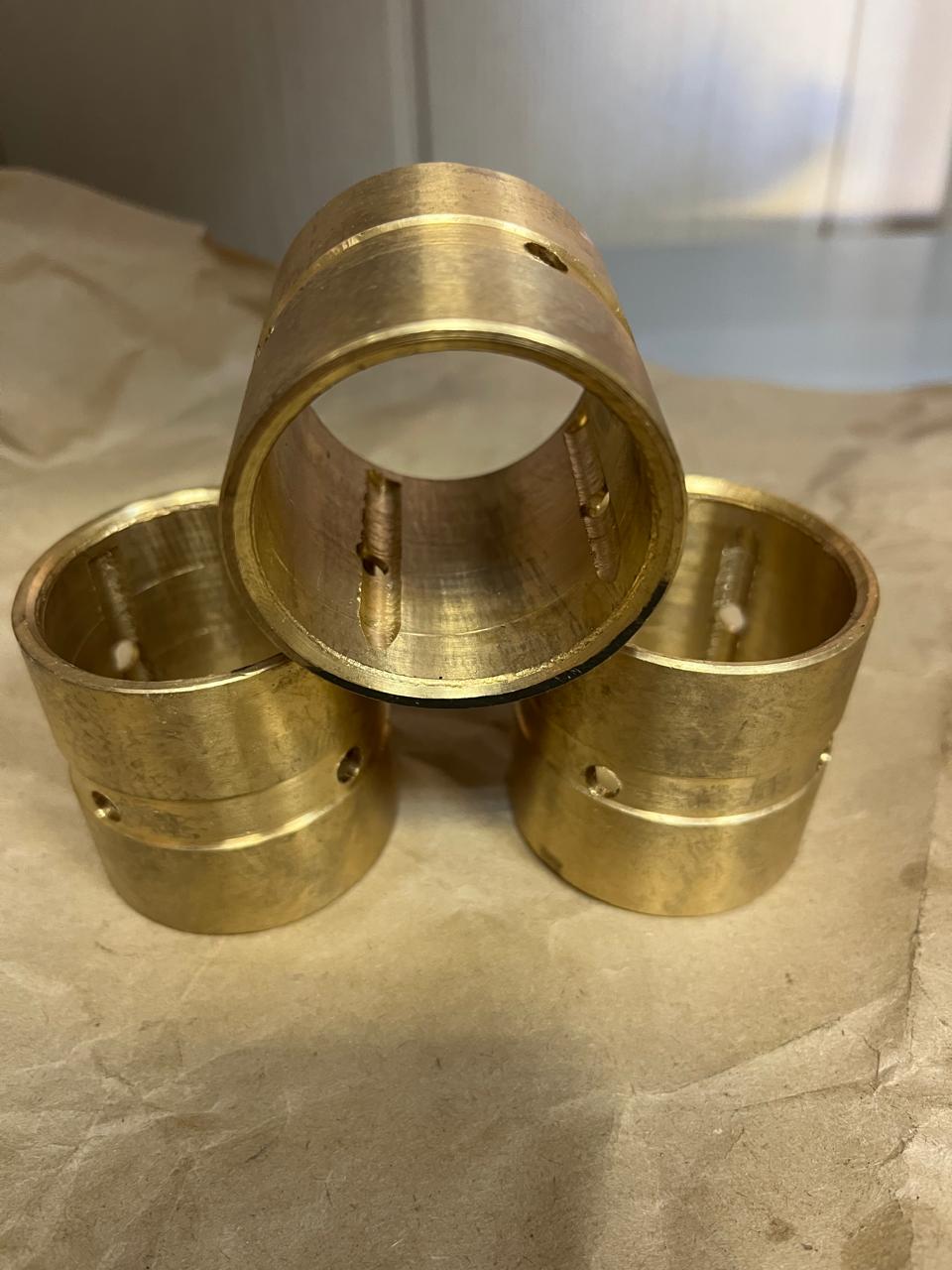

Втулка головки шатуна (ф53,4хф44 L50) по запросу
Втулка манжеты 4ВУ-М62.01.00.005 по запросу
Втулка уплотнительная 4ВУ-М62.01.00.003 по запросу
Газопровод К5А.03.00.000 К5А.03.00.000 по запросу
Газопровод К5А.03.00.000-01 К5А.03.00.000-01 по запросу
Гайка круглая М39 х 1,5 49-70 по запросу
Гайка прорезная 10-36 по запросу
Головка клапанная 1ст. 302-6-01-07ЗП по запросу
Головка клапанная 2 ст. 302-6-01-08 ЗП по запросу
Диффузор К5А.02.04.000 по запросу
Жгут 4ВУ-М43.00.08.000 4ВУ-М43.00.08.000 по запросу
Картер 01-08 01-08 по запросу
Картер 4ВУ-М41.01.02.000-03 4ВУ-М41.01.02.000-03 по запросу
Картер 4ВУ-М41.01.02.001-03 4ВУ-М41.01.02.001-03 по запросу
Картер К5А.01.01.001 К5А.01.01.001 по запросу
Клапан К5А.04.04.005 по запросу
Клапан обратный ВУ6.30.300-01сб. ВУ6.30.300-01сб. по запросу
Клапан обратный 4ВУ-М41.04.04.000 4ВУ-М41.04.04.000 по запросу
Клапан обратный ВУ6.30.300 ВУ6.30.300 по запросу
Клапан перепускной К5А.04.04.000 по запросу

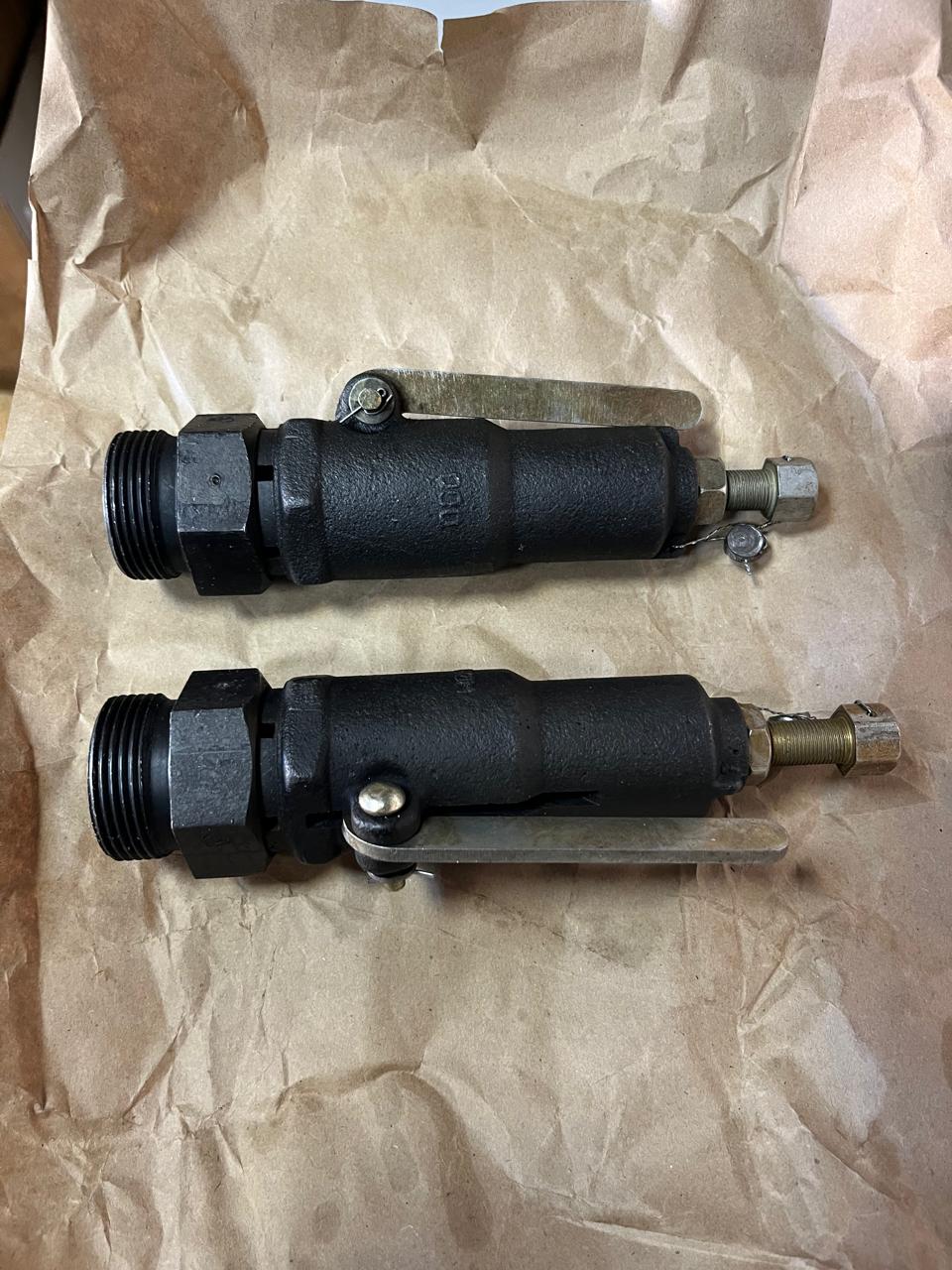

Клапан предохранительный 1 ст. К5А.04.05.000 по запросу
Клапан предохранительный 2 ст. К5А.04.05.000-01 по запросу
Колено К5А.03.00.004 по запросу
Колесо зубчатое 4ВУ-М62.01.00.006 по запросу
Колесо рабочее К5А.01.13.100 по запросу
Кольцо поршневое У210 04-129 по запросу
Кольцо дистанционное 34-47 по запросу
Кольцо маслосбрасывающее 28-106 по запросу
Кольцо поршневое М125 04-132 по запросу
Кольцо поршневое М21О 04-130 по запросу
Кольцо поршневое У125 04-131 по запросу
Кольцо стопорное 37-30 37-30 по запросу
Комплект ЗИП 4ВУ-М42.00.00.000-05ЗИ по запросу
Комплект прокладок 92-371 по запросу
Коробка клапанная 1 ст. К5А.01.10.001 по запросу
Коробка клапанная 2 ст. К5А.01.11.001 по запросу
Коробка клемная 4ВУ-М43.03.02.000-02 по запросу
Корпус К5А.04.04.100 по запросу
Корпус подшипника 35-128 35-128 по запросу
Корпус подшипника 35-129 35-129 по запросу
Корпус подшипника 4ВУ-М42.01.02.000 4ВУ-М42.01.02.000 по запросу
Корпус подшипника 4ВУ-М42.01.02.000 4ВУ-М42.01.02.000 по запросу
Корпус сапуна К5А.01.01.101 по запросу
Кронштейн 95-18а 95-18а по запросу
Кронштейн К5А.04.00.006 К5А.04.00.006 по запросу
Крышка 05-14 05-14 по запросу
Крышка 05-16 05-16 по запросу
Крышка 18-39 18-39 по запросу
Крышка 18-40 18-40 по запросу
Крышка 1ст. К5А.01.00.001 по запросу
Крышка 2 ст. К5А.01.00.002 по запросу
Крышка 31-117 31-117 по запросу
Крышка 31-170 31-170 по запросу
Крышка К5А.02.00.002 К5А.02.00.002 по запросу
Крышка верхняя К5А.02.00.001 по запросу
Крышка верхняя правая К5А.02.00.003 по запросу
Крышка нижняя К5А.02.00.004 по запросу
Крышка сапуна 31388 сб по запросу
Маховик 57-52 по запросу
Муфта упругая 302-7-04А по запросу
Набор прокладок 92-385 по запросу

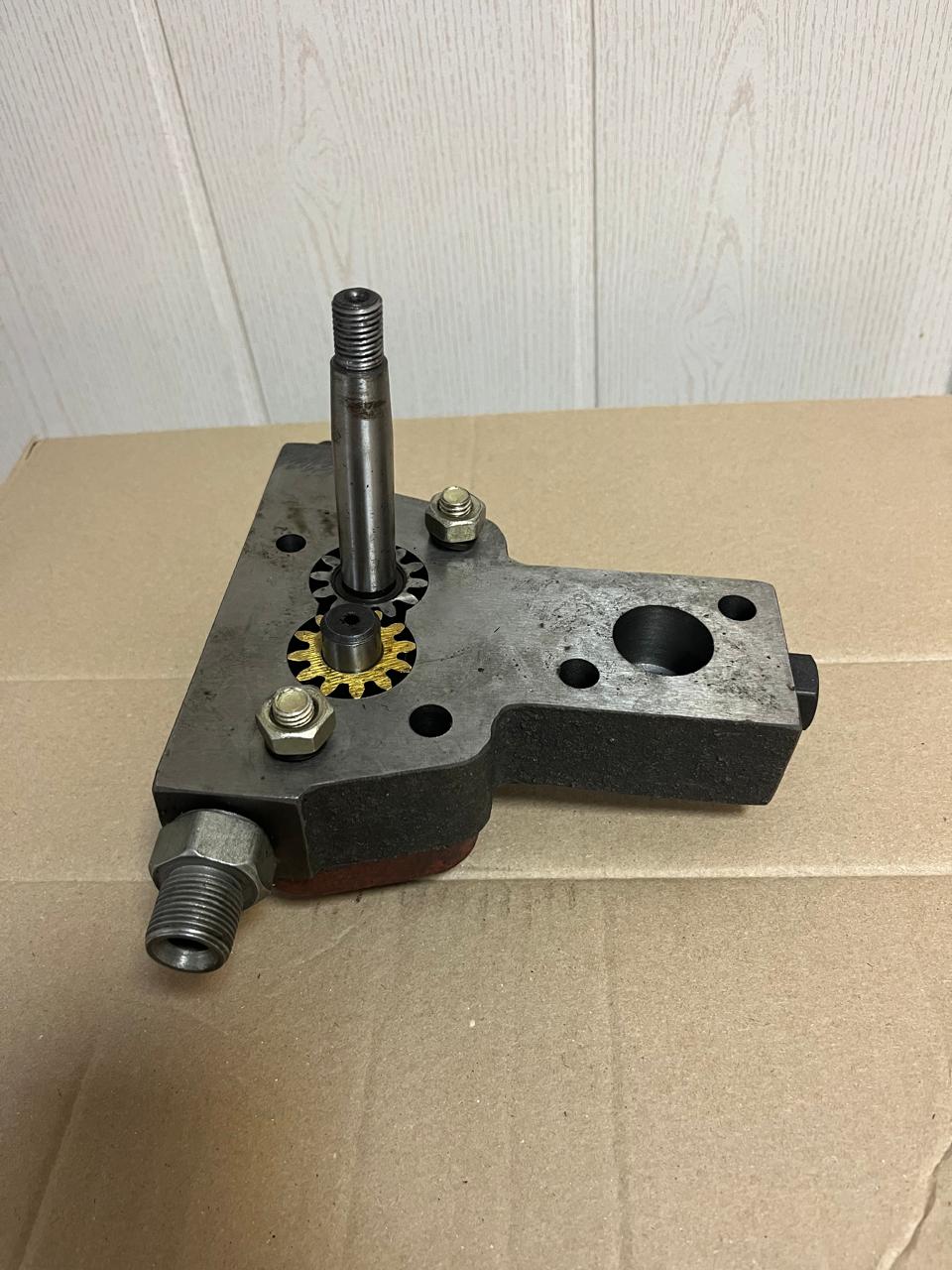

Насос масляный 4ВУ-М42.01.05.100 по запросу
Ограждение вентилятора К5А.08.00.000 по запросу
Ограждение маховика 4ВУ-М41.05.00.000 4ВУ-М41.05.00.000 по запросу
Ограждение маховика К5А.07.00.000 К5А.07.00.000 по запросу
Ограничитель 166-01 166-01 по запросу
Ограничитель 166-02 166-02 по запросу
Ограничитель 166-03 166-03 по запросу
Ограничитель 166-04 166-04 по запросу
Ось 43-17 по запросу
Палец 59-30 по запросу
Палец поршня 08-13 по запросу
Патрубок К5А.03.00.001 К5А.03.00.001 по запросу
Патрубок К5А.03.00.001-01 К5А.03.00.001-01 по запросу
Патрубок К5А.03.00.002 К5А.03.00.002 по запросу
Патрубок К5А.03.00.003 К5А.03.00.003 по запросу
Патрубок К5А.03.00.003-01 К5А.03.00.003-01 по запросу
Патрубок К5А.04.04.008 К5А.04.04.008 по запросу

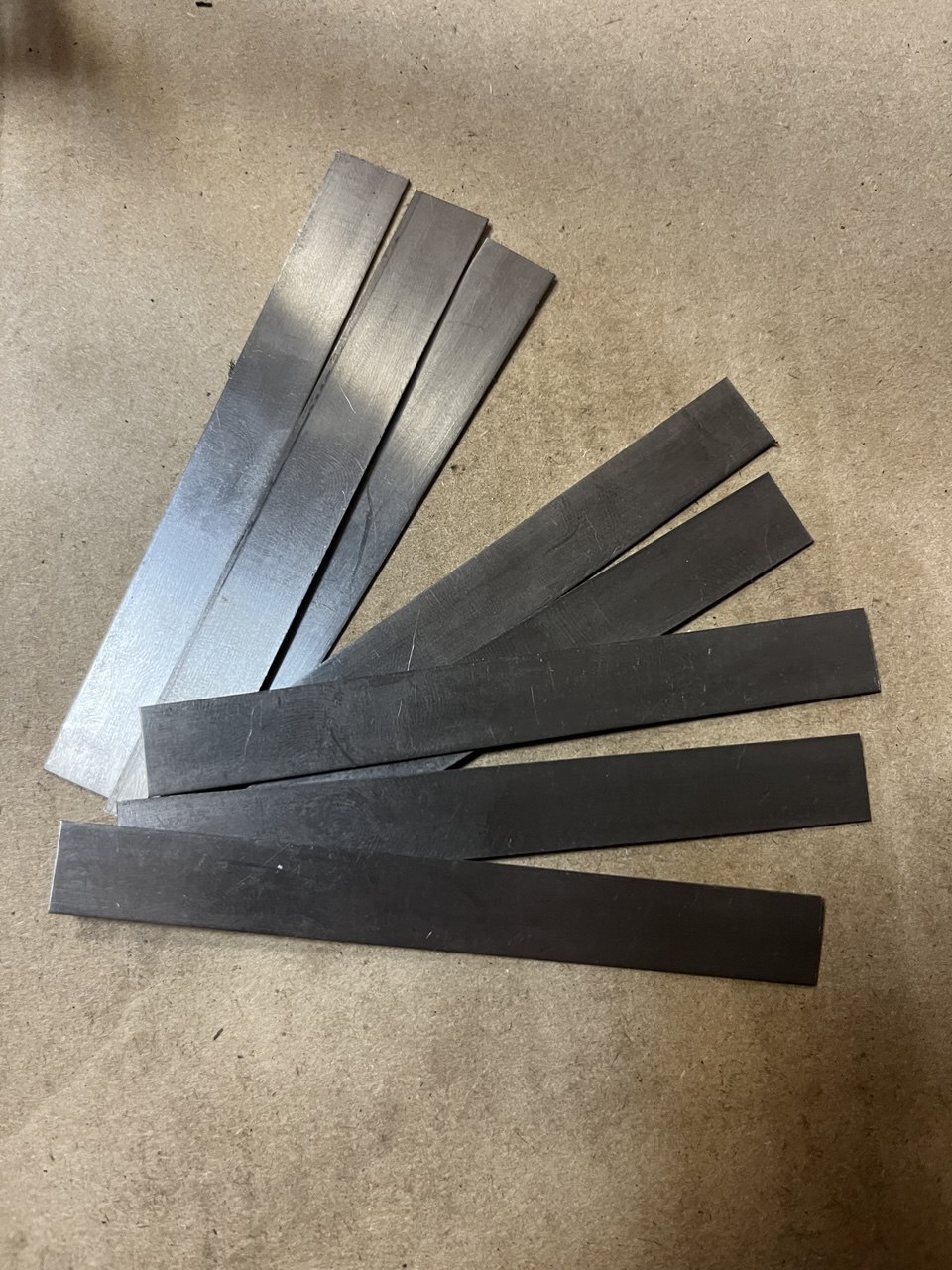

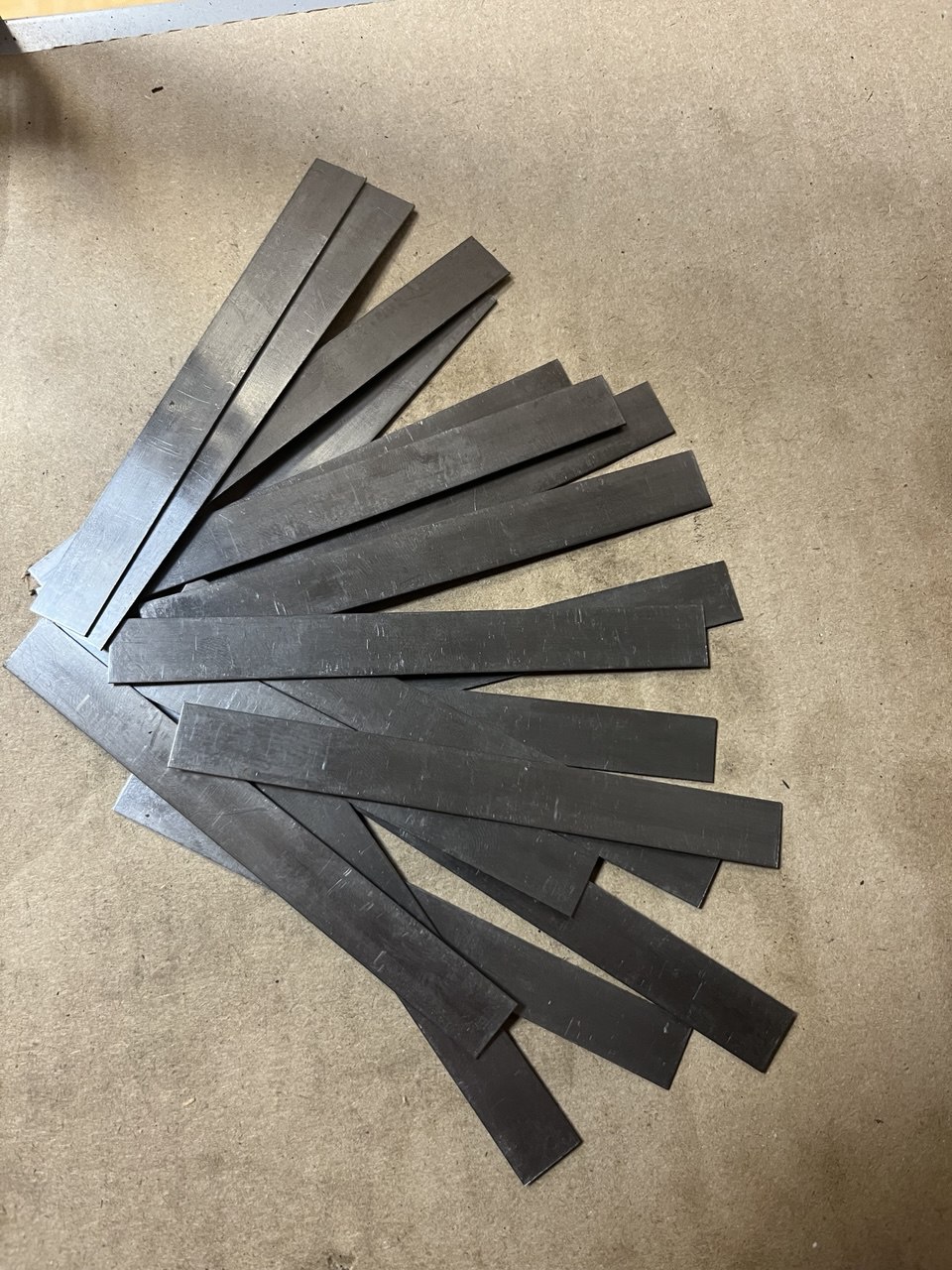

Пластина 1ст. 16-20 по запросу
Пластина 2ст. 16-21 по запросу
Плита клапанная 1ст. 39-16 по запросу
Плита клапанная 4ВУ1-7/11.01.700 по запросу
Плита клапанная 2ст. 39-19 по запросу
Плита посадочная 39-17 39-17 по запросу
Плита посадочная 39-18 39-18 по запросу
Плита посадочная 39-20 39-20 по запросу
Плита посадочная 39-21 39-21 по запросу
Подставка под холодильник 4ВУ-М33.03.00.000 по запросу
Полумуфта 58-82 по запросу

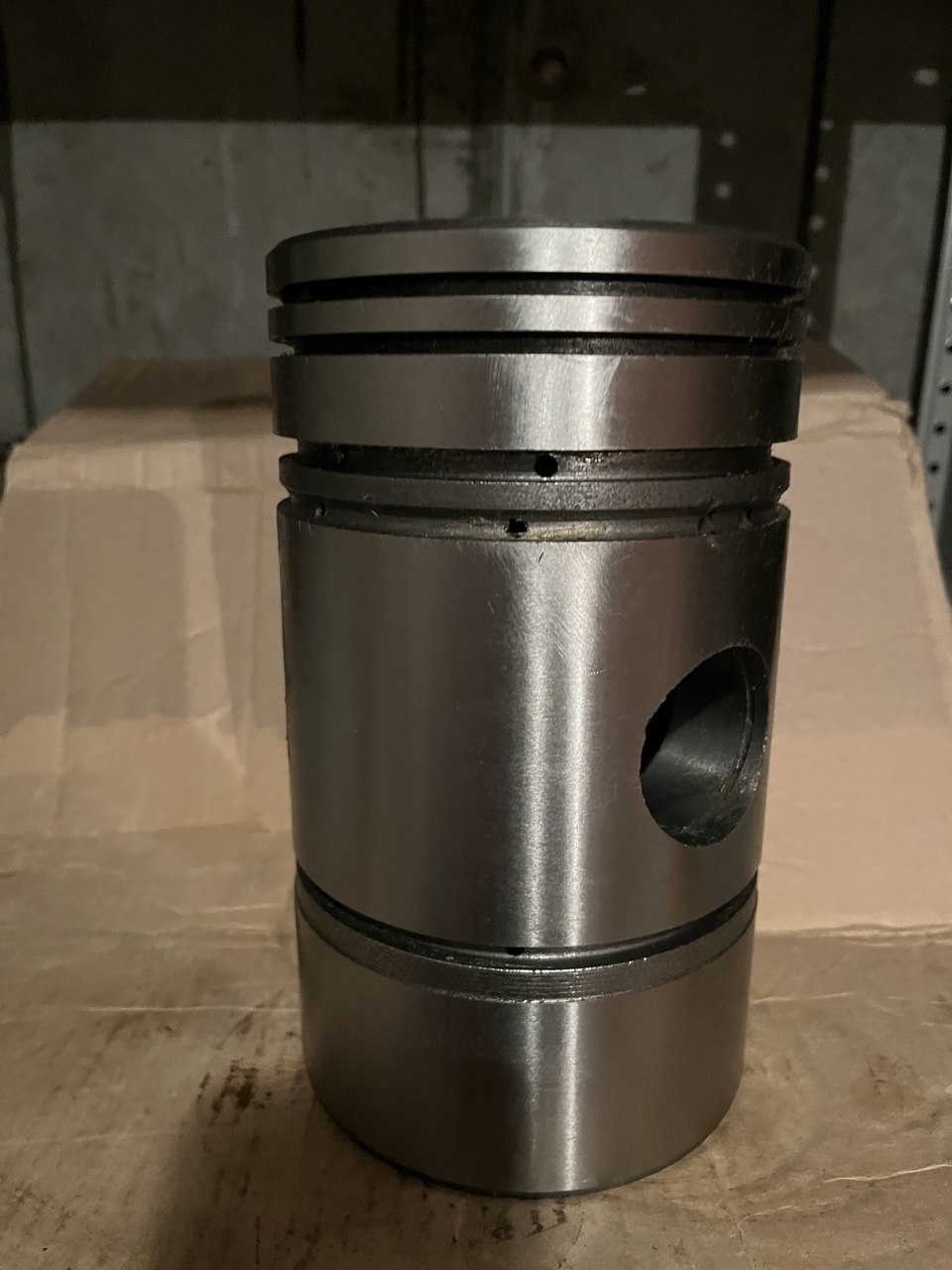

Поршень 1ст. 03-24 по запросу
Поршень 2ст. 03-25 по запросу
Поршень К5А.04.04.002 по запросу
Приспособление для центровки 302-5-16-02 по запросу
Прокладка 4ВУ-М41.01.00.005 4ВУ-М41.01.00.005 по запросу
Прокладка 4ВУ-М41.01.00.006 4ВУ-М41.01.00.006 по запросу
Прокладка 4ВУ-М41.01.00.007 4ВУ-М41.01.00.007 по запросу
Прокладка 4ВУ-М41.01.00.008 4ВУ-М41.01.00.008 по запросу
Прокладка 4ВУ-М41.04.00.001 4ВУ-М41.04.00.001 по запросу
Прокладка 4ВУ-М41.04.00.002 4ВУ-М41.04.00.002 по запросу
Прокладка 4ВУ1-7/11.02.005 4ВУ1-7/11.02.005 по запросу
Прокладка 92-1029 92-1029 по запросу
Прокладка 92-1267 92-1267 по запросу
Прокладка 92-341 92-341 по запросу
Прокладка 92-348 92-348 по запросу
Прокладка 92-350 92-350 по запросу
Прокладка 92-355 92-355 по запросу
Прокладка 92-390 92-390 по запросу
Прокладка 92-391 92-391 по запросу
Прокладка 92-392 92-392 по запросу
Прокладка 92-393 92-393 по запросу
Прокладка 92-844 92-844 по запросу
Прокладка 938-И332 938-И332 по запросу
Прокладка К5А.01.00.003 К5А.01.00.003 по запросу
Прокладка К5А.01.00.004 К5А.01.00.004 по запросу
Прокладка К5А.02.00.005 К5А.02.00.005 по запросу
Прокладка К5А.02.00.006 К5А.02.00.006 по запросу
Прокладка К5А.01.13.004 К5А.01.13.004 по запросу
Прокладка К5А.03.00.005 К5А.03.00.005 по запросу
Прокладка К5А.03.00.006 К5А.03.00.006 по запросу
Прокладка К5А.03.00.007 К5А.03.00.007 по запросу
Прокладка К5А.04.04.010 К5А.04.04.010 по запросу
Противовес 14-12 по запросу
Пружина 17-57 17-57 по запросу
Пружина 17-361 17-361 по запросу
Пружина К5А.04.05.003 К5А.04.05.003 по запросу
Пружина К5А.04.05.004 К5А.04.05.004 по запросу
Рама 302-7-03 бп 302-7-03 бп по запросу
Рама 4ВУ-М41.03.00.000 4ВУ-М41.03.00.000 по запросу
Рым-болт М-10 94-73 по запросу
Сапун К5А.01.01.100 К5А.01.01.100 по запросу
Седло 1 ст. 71-34 по запросу
Седло 2 ст. 71-35 по запросу
Седло К5А.04.05.001 К5А.04.05.001 по запросу
Система регулирования и трубопроводов К5А3.01.00.000 по запросу
Система регулирования 4ВУ-М43.08.00.000 по запросу
Система регулирования К5А.04.00.000 К5А.04.00.000 по запросу
Система смазки 4ВУ-М42.01.05.000 по запросу
Труба К5А.03.02.001 К5А.03.02.001 по запросу
Труба К5А.02.01.005 К5А.02.01.005 по запросу
Труба К5А.04.02.000 К5А.04.02.000 по запросу
Труба всасывающая 2ст. К5А.03.02.000 по запросу
Труба маслоподающая 107-257 по запросу
Труба нагнетательная 1 ст. К5А.03.01.000 К5А.03.01.000 по запросу
Труба нагнетательная 1 ст. К5А.03.01.001 К5А.03.01.001 по запросу
Трубопровод 4ВУ-М43.01.05.500 4ВУ-М43.01.05.500 по запросу
Трубопровод 4ВУ-М43.01.05.600 4ВУ-М43.01.05.600 по запросу
Трубопровод 4ВУ-М43.01.05.700 4ВУ-М43.01.05.700 по запросу
Трубопровод К5А3.01.00.300 К5А3.01.00.300 по запросу
Трубопровод К5А3.01.00.400 К5А3.01.00.400 по запросу
Трубопровод К5А3.01.00.500 К5А3.01.00.500 по запросу
Упор 1 ст. 15-45 по запросу
Упор 2 ст. 15-46 по запросу
Установка щита манометров К5А3.02.00.000 по запросу

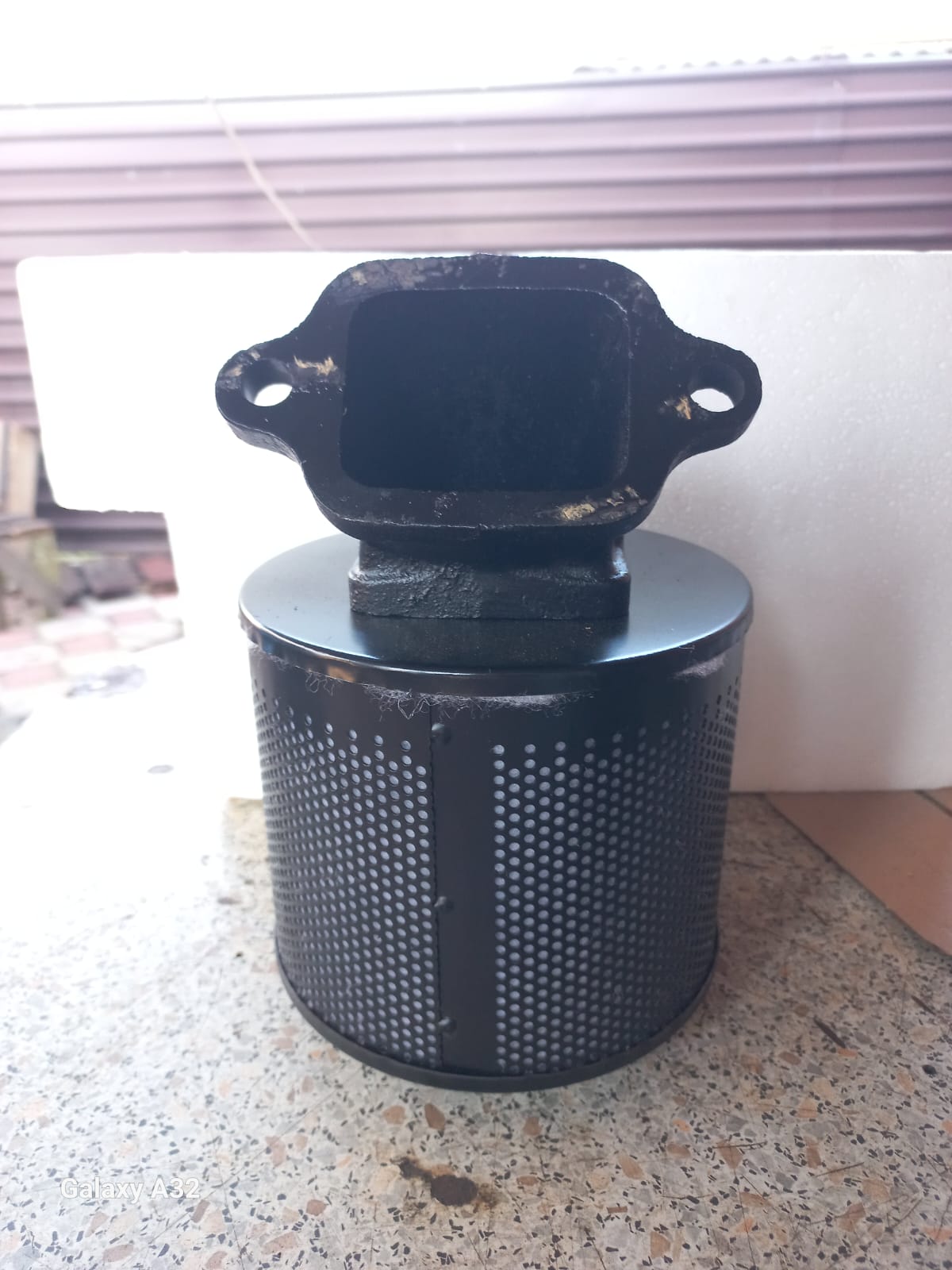

Фильтр воздушный К5А.03.03.000 К5А.03.03.000 по запросу
Фланец 30-57 30-57 по запросу
Фланец К5А.03.00.008 К5А.03.00.008 по запросу
Холодильник К5А.02.00.00-03 К5А.02.00.00-03 по запросу
Холодильник К5А.02.00.000 ЗП К5А.02.00.000 ЗП по запросу
Цилиндр 4ВУ-8/3,5.01.02.000 4ВУ-8/3,5.01.02.000 по запросу
Цилиндр 4ВУ-8/3,5.01.02.001 4ВУ-8/3,5.01.02.001 по запросу
Чехол К5А.03.03.009 по запросу
Шайба предохранительная 4ВУ-М62.01.00.008 4ВУ-М62.01.00.008 по запросу
Шайба предохранительная 51-67 51-67 по запросу
Шайба предохранительная 51-68 51-68 по запросу
Шайба предохранительная 51-69 51-69 по запросу

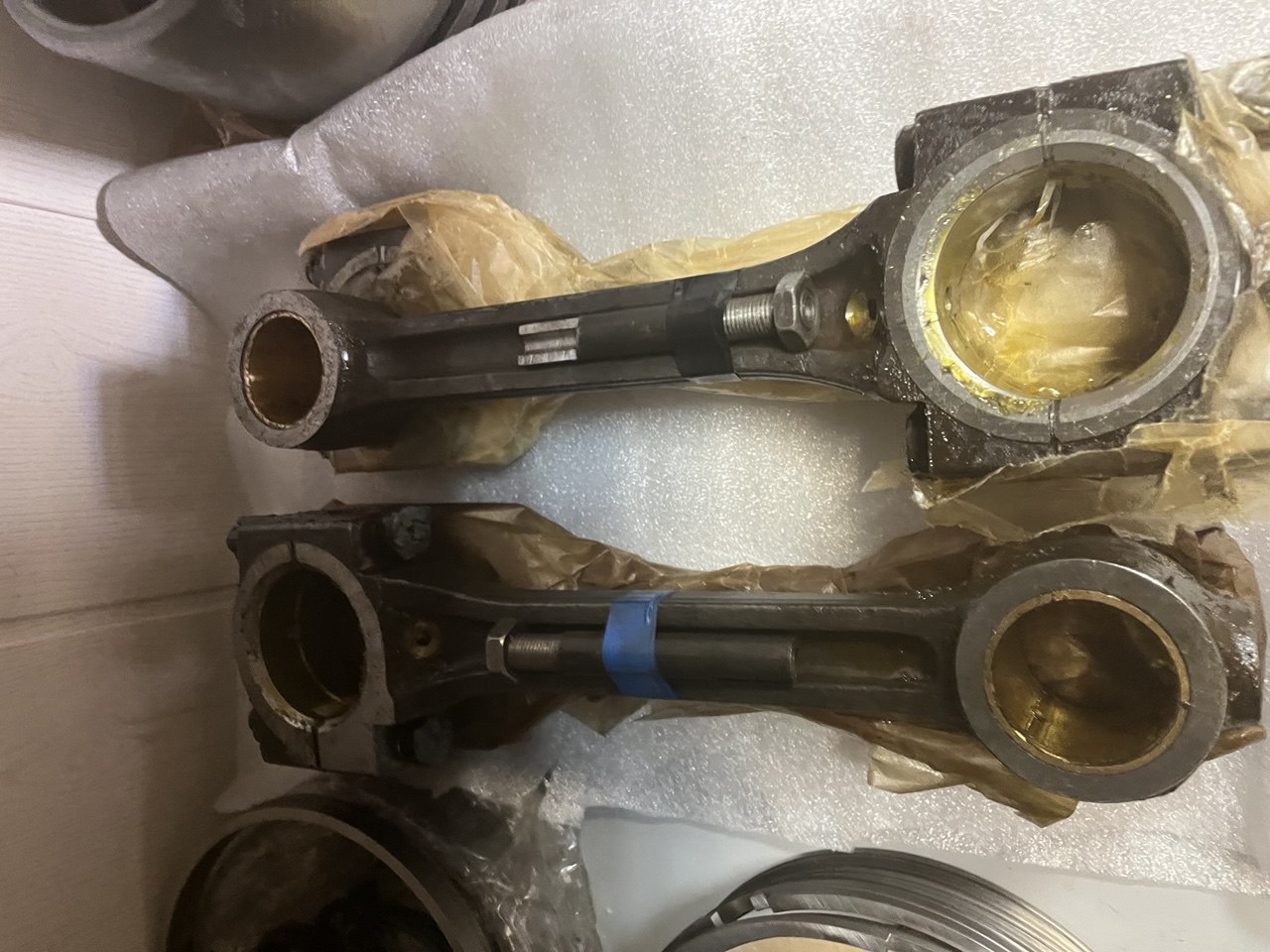

Шатун 302-6-01-04А по запросу
Шкаф 4ВУ1-7/11.04.100 по запросу
Шкив К5А.01.00.005 К5А.01.00.005 по запросу
Шкив вентилятора 163-05 163-05 по запросу
Шкив 163-06 163-06 по запросу
Шкив К5А.01.13.005 К5А.01.13.005 по запросу
Шкив вентилятора К5А.01.13.001 К5А.01.13.001 по запросу
Шланг К5А.04.00.005 по запросу
Шомпол масломера 31870 по запросу
Щит манометров К5А.10.02.00.000 по запросу
Щит приборов 4ВУ-М43.03.00.000-02 4ВУ-М43.03.00.000-02 по запросу
Щит приборов К5А.06.00.000-2 К5А.06.00.000-2 по запросу
Щит управления 4ВУ-7/11.04.000 4ВУ-7/11.04.000 по запросу
Щит управления К5А.05.00.000-1 К5А.05.00.000-1 по запросу
Щит управления К5А.05.00.000-1-02 К5А.05.00.000-1-02 по запросу
Щит управления КСЭ 5А.12.00.000 КСЭ 5А.12.00.000 по запросу
Экспандер М 2ст. К5А.01.16.007 по запросу
Экспандер У 2ст. К5А.01.16.006 по запросу
Экспандер УМ 1 ст. К5А.01.15.006 по запросу
