В наличии
Арт.: vshv3100
Цена: по запросу

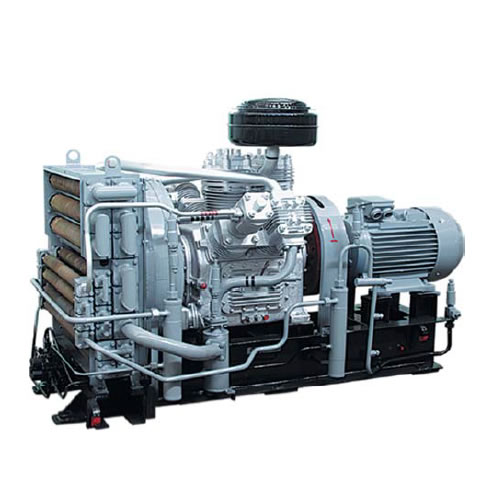

Компрессор высокого давления ВШВ-3/100 предназначен для подачи сжатого воздуха в воздушные высоковольтные выключатели, используемые в распределительных устройствах электрических станций и подстанций.
Применение компрессора ВШВ-3/100: Этот компрессор может заменить модель ВШ-3/40 с использованием перепускного клапана для понижения давления с 100 кгс/см² до 40 кгс/см². Установка возможна на существующий фундамент ВШ-3/40 с использованием имеющихся воздушных коммуникаций. Также компрессор может быть применен в любых технологических процессах, где требуется сжатый воздух высокого давления.
Особенности конструкции: Компрессор оснащен воздушным холодильником с прямыми оребренными трубами, что упрощает обслуживание и ремонт. Вентилятор установлен на коленчатом валу, что исключает необходимость в клиноременной передаче. Используются биметаллические вкладыши в шатунах, а поршневые пальцы фиксируются в бобышках на шпонках, что предотвращает их износ.
Выпускаются комплекты запасных частей для среднего и капитального ремонта. Компрессор сертифицирован по ГОСТ 12.2.016-81, ГОСТ Р МЭК 60204-1-99 и ТУ 304-42-004-93, а также соответствует нормам Госгортехнадзора России.
Мероприятия по улучшению надежности: С момента начала производства в 1993 году не поступало рекламаций о ненадежной работе компрессора. Для повышения надежности клапанов проводились испытания с клапанами литовской компании "Vienybe" и клапанными пластинами фирмы "Hoerbiger". Также были проведены испытания на масле Mobil Rarus-429.
Технические характеристики ВШВ-3/100:
Сжимаемый газ: воздух
Производительность: 3 м³/мин (180 м³/час)
Начальное давление: атмосферное
Конечное давление: 10 МПа (100 кгс/см²)
Потребляемая мощность: не более 50 кВт
Температура воздуха на выходе: +65 °С
Габаритные размеры:
Длина: 2400 мм
Ширина: 1250 мм
Высота: 1500 мм
Масса (без масла, автоматики, ЗИП): 1520 кг
Применение компрессора ВШВ-3/100: Этот компрессор может заменить модель ВШ-3/40 с использованием перепускного клапана для понижения давления с 100 кгс/см² до 40 кгс/см². Установка возможна на существующий фундамент ВШ-3/40 с использованием имеющихся воздушных коммуникаций. Также компрессор может быть применен в любых технологических процессах, где требуется сжатый воздух высокого давления.
Особенности конструкции: Компрессор оснащен воздушным холодильником с прямыми оребренными трубами, что упрощает обслуживание и ремонт. Вентилятор установлен на коленчатом валу, что исключает необходимость в клиноременной передаче. Используются биметаллические вкладыши в шатунах, а поршневые пальцы фиксируются в бобышках на шпонках, что предотвращает их износ.
Выпускаются комплекты запасных частей для среднего и капитального ремонта. Компрессор сертифицирован по ГОСТ 12.2.016-81, ГОСТ Р МЭК 60204-1-99 и ТУ 304-42-004-93, а также соответствует нормам Госгортехнадзора России.
Мероприятия по улучшению надежности: С момента начала производства в 1993 году не поступало рекламаций о ненадежной работе компрессора. Для повышения надежности клапанов проводились испытания с клапанами литовской компании "Vienybe" и клапанными пластинами фирмы "Hoerbiger". Также были проведены испытания на масле Mobil Rarus-429.
Технические характеристики ВШВ-3/100:
Сжимаемый газ: воздух
Производительность: 3 м³/мин (180 м³/час)
Начальное давление: атмосферное
Конечное давление: 10 МПа (100 кгс/см²)
Потребляемая мощность: не более 50 кВт
Температура воздуха на выходе: +65 °С
Габаритные размеры:
Длина: 2400 мм
Ширина: 1250 мм
Высота: 1500 мм
Масса (без масла, автоматики, ЗИП): 1520 кг
Бренд
УКЗ
Габариты, см
240х125х150
Масса, кг
1520
Мощность (кВт)
50
| фото | наименование | номер чертежа | цена | |
|---|---|---|---|---|
 |
Поршень V ступени ВШ-3/100 304.314.10.010 | ВШ-3/100 304.314.10.010 | по запросу | |
|
Клапан предохранительный ВШВ-3/100 391.314.02.190 | ВШВ-3/100 391.314.02.190 | по запросу | |
|
Клапан предохранительный 391.314.02.190-01 | ВШВ-3/100 391.314.02.190-01 | по запросу | |
|
Клапан предохранительный 304.312.50.040 | ВШ-2,3/230М 304.312.50.040 | по запросу | |
|
Вал коленчатый ВШ-2,3/230М 304.312.50.050 | ВШ-2,3/230М 304.312.50.050 | по запросу | |
|
Шатун ВШ-2,3/230М 304.312.80.010 | ВШ-2,3/230М 304.312.80.010 | по запросу | |
|
Палец муфты | ВШ-2,3/400 сб.401-1-7-1 | по запросу | |
|
Клапан ВШ-2,3/400 сб.401-3-2 | ВШ-2,3/400 сб.401-3-2 | по запросу | |
|
Клапан сб.401-3-3 | ВШ-2,3/400 сб.401-3-3 | по запросу | |
|
Клапан 304-98-34-00 | АВШ-3,7/200 304-98-34-00 | по запросу | |
|
АВШ-3,7/200 304-168 сб.13 Клапан всасывающий II ступени | АВШ-3,7/200 304-168 сб.13 | по запросу | |
|
АВШ-3,7/200 304-168 сб.14 Клапан нагнетательный II ступени | АВШ-3,7/200 304-168 сб.14 | по запросу | |
|
Клапан предохранительный УКС-400В-131 10.00.350-01 | УКС-400В-131 10.00.350-01 | по запросу | |
|
ВШВ-3/100 391.314.02.190-03 Клапан предохранительный | ВШВ-3/100 391.314.02.190-03 | по запросу | |
|
Блок цилиндров I ступени | ВШ-3/100 304.314.01.001 | по запросу | |
|
Прокладка 304.314.01.002 | ВШ-3/100 304.314.01.002 | по запросу | |
|
Крейцкопфный блок II-V ступени | ВШ-3/100 304.314.02.001 | по запросу | |
|
Прокладка 304.314.02.002 | ВШ-3/100 304.314.02.002 | по запросу | |
|
Цилиндр III ступени | ВШ-3/100 304.314.03.001 | по запросу | |
|
Цилиндр IV ступени | ВШ-3/100 304.314.04.001 | по запросу | |
|
Цилиндр V ступени | ВШ-3/100 304.314.05.001 | по запросу | |
|
Поршень I ступени 304.314.06.001 | ВШ-3/100 304.314.06.001 | по запросу | |
|
Поршень II ступени 304.314.07.001 | ВШ-3/100 304.314.07.001 | по запросу | |
|
Пробка ВШ-3/100 304.314.07.002 | ВШ-3/100 304.314.07.002 | по запросу | |
|
Пробка 304.314.07.002-01 | ВШ-3/100 304.314.07.002-01 | по запросу | |
|
Поршень III ступени ВШ-3/100 304.314.08.001 | ВШ-3/100 304.314.08.001 | по запросу | |
|
Поршень IV ступени ВШ-3/100 304.314.09.001 | ВШ-3/100 304.314.09.001 | по запросу | |
|
Корпус ВШВ-3/100 391.314.02.701 | ВШВ-3/100 391.314.02.701 | по запросу | |
|
Шпиндель ВШВ-3/100 391.314.02.703 | ВШВ-3/100 391.314.02.703 | по запросу | |
|
ВШ-2,3/230 304.312.01.172 Прокладка | ВШ-2,3/230 304.312.01.172 | по запросу | |
|
ВШ-2,3/230 304.312.01.222 Прокладка | ВШ-2,3/230 304.312.01.222 | по запросу | |
|
Пробка ВШ-2,3/230М 304.312.04.004 | по запросу | ||
|
ВШ-2,3/230М 304.312.04.004-01 Пробка | ВШ-2,3/230М 304.312.04.004-01 | по запросу | |
|
Палец поршневой ВШ-2,3/230М 304.312.80.003 | ВШ-2,3/230М 304.312.80.003 | по запросу | |
|
ВШ-2,3/230М 304.312.80.003-01 Палец поршневой | ВШ-2,3/230М 304.312.80.003-01 | по запросу | |
|
Втулка упругая | ВШВ-2,3/230 391.313.00.016-01 | по запросу | |
|
Пружина ВШВ-2,3/230 391.313.03.009 | ВШВ-2,3/230 391.313.03.009 | по запросу | |
|
Клапан ВШВ-2,3/230 391.313.46.003 | ВШВ-2,3/230 391.313.46.003 | по запросу | |
|
Прокладка ВШВ-2,3/230 391.313.64.002 | ВШВ-2,3/230 391.313.64.002 | по запросу | |
|
Седло ВШВ-2,3/230 391.313.64.003 | ВШВ-2,3/230 391.313.64.003 | по запросу | |
|
Мембрана ВШВ-2,3/230 391.313.65.003 | ВШВ-2,3/230 391.313.65.003 | по запросу | |
|
ВШВ-2,3/230 391.313.72.005 Прокладка | ВШВ-2,3/230 391.313.72.005 | по запросу | |
|
Прокладка ВШВ-2,3/230М 391.313.72.006 | ВШВ-2,3/230М 391.313.72.006 | по запросу | |
|
Шайба ВШ-2,3/400 401-1-7 | ВШ-2,3/400 401-1-7 | по запросу | |
|
Шайба ВШ-2,3/400 401-1-8 | ВШ-2,3/400 401-1-8 | по запросу | |
|
Прокладка ВШ-2,3/400 401-2-2 | ВШ-2,3/400 401-2-2 | по запросу | |
|
Прокладка ВШ-2,3/400 401-2-4 | ВШ-2,3/400 401-2-4 | по запросу | |
|
Прокладка ВШ-2,3/400 401-2-7 | ВШ-2,3/400 401-2-7 | по запросу | |
|
Прокладка ВШ-2,3/400 401-2-8 | ВШ-2,3/400 401-2-8 | по запросу | |
|
Прокладка ВШ-2,3/400 401-3-1 | ВШ-2,3/400 401-3-1 | по запросу | |
|
Прокладка ВШ-2,3/400 401-3-5 | ВШ-2,3/400 401-3-5 | по запросу | |
|
Прокладка ВШ-2,3/400 401-3-6 | ВШ-2,3/400 401-3-6 | по запросу | |
|
Прокладка ВШ-2,3/400 401-3-7 | ВШ-2,3/400 401-3-7 | по запросу | |
|
Прокладка (набор) ВШ-2,3/400 401-15-21 | ВШ-2,3/400 401-15-21 | по запросу | |
|
АВШ-3,7/200 304-98-00-30 Прокладка | АВШ-3,7/200 304-98-00-30 | по запросу | |
|
Пластина АВШ-3,7/200 304-98-27-02 | АВШ-3,7/200 304-98-27-02 | по запросу | |
|
АВШ-3,7/200 304-98-32-07 Прокладка | АВШ-3,7/200 304-98-32-07 | по запросу | |
|
Пластина АВШ-3,7/200 304-98-34-03 | АВШ-3,7/200 304-98-34-03 | по запросу | |
|
АВШ-3,7/200 304-98-34-04 Пластина | АВШ-3,7/200 304-98-34-04 | по запросу | |
|
АВШ-3,7/200 304-98-34-05 Пластина | АВШ-3,7/200 304-98-34-05 | по запросу | |
|
Пружина АВШ-3,7/200 304-98-34-06 | АВШ-3,7/200 304-98-34-06 | по запросу | |
|
АВШ-3,7/200 304-98-34-07 Пружина | АВШ-3,7/200 304-98-34-07 | по запросу | |
|
АВШ-3,7/200 304-98-34-08 Пружина | АВШ-3,7/200 304-98-34-08 | по запросу | |
|
АВШ-3,7/200 304-98-35-02 Кольцо уплотнительное | АВШ-3,7/200 304-98-35-02 | по запросу | |
|
АВШ-3,7/200 304-98-35-04 Прокладка | АВШ-3,7/200 304-98-35-04 | по запросу | |
|
АВШ-3,7/200 304-98-37-04 Пружина | АВШ-3,7/200 304-98-37-04 | по запросу | |
|
АВШ-3,7/200 304-98-37-05 Пружина | АВШ-3,7/200 304-98-37-05 | по запросу | |
|
АВШ-3,7/200 304-98-37-06 Пластина | АВШ-3,7/200 304-98-37-06 | по запросу | |
|
АВШ-3,7/200 304-98-37-07 Пластина | АВШ-3,7/200 304-98-37-07 | по запросу | |
|
АВШ-3,7/200 304-98-38-01 Прокладка | АВШ-3,7/200 304-98-38-01 | по запросу | |
|
АВШ-3,7/200 304-98-38-02 Прокладка | АВШ-3,7/200 304-98-38-02 | по запросу | |
|
АВШ-3,7/200 304-98-38-04 Кольцо уплотнительное | АВШ-3,7/200 304-98-38-04 | по запросу | |
|
АВШ-3,7/200 304-98-38-06 Прокладка | АВШ-3,7/200 304-98-38-06 | по запросу | |
|
АВШ-3,7/200 304-98-38-09 Прокладка | АВШ-3,7/200 304-98-38-09 | по запросу | |
|
АВШ-3,7/200 304-98-38-11 Прокладка | АВШ-3,7/200 304-98-38-11 | по запросу | |
|
АВШ-3,7/200 304-98-38-12 Прокладка | АВШ-3,7/200 304-98-38-12 | по запросу | |
|
АВШ-3,7/200 304-168-0-11 Прокладка | АВШ-3,7/200 304-168-0-11 | по запросу | |
|
Прокладка АВШ-3,7/200 391-103-36-12 | АВШ-3,7/200 391-103-36-12 | по запросу | |
|
Манжета УКС-400В-131 06.02.026 | УКС-400В-131 06.02.026 | по запросу | |
|
Шайба дроссельная УКС-400В-131 10.00.004 | УКС-400В-131 10.00.004 | по запросу | |
|
Прокладка УКС-400В-131 10.00.011 | УКС-400В-131 10.00.011 | по запросу | |
|
Прокладка УКС-400В-П4 407-24 | УКС-400В-П4 407-24 | по запросу | |
|
Прокладка УКС-400В-П4 416-42-14 | УКС-400В-П4 416-42-14 | по запросу | |
|
Прокладка МК-30/5-400 323-248-6-1 | МК-30/5-400 323-248-6-1 | по запросу | |
|
Бугель | 40 8473.001-01 | по запросу | |
|
Прокладка 40 9943.001 | 40 9943.001 | по запросу | |
|
Прокладка 40 9943.058 | 40 9943.058 | по запросу | |
|
Прокладка 4.480.001 | 4.480.001 | по запросу | |
|
Прокладка 4.480.003 | 4.480.003 | по запросу | |
|
Прокладка 4.480.004 | 4.480.004 | по запросу | |
|
Прокладка 4.480.004-01 | 4.480.004-01 | по запросу | |
|
Прокладка 4.480.009 | 4.480.009 | по запросу | |
|
Прокладка 4.480.015 | 4.480.015 | по запросу | |
|
Прокладка 4.480.015-01 | 4.480.015-01 | по запросу | |
|
Прокладка 4.480.015-02 | 4.480.015-02 | по запросу | |
|
Кольцо МП 170 ГОСТ 9515-81 | ВШ-3/100 304.314.06.003 | по запросу | |
|
Кольцо УП 170х4 ГОСТ 9515-81 | ВШ-3/100 304.314.06.004 | по запросу | |
|
УП 30х2 ГОСТ 9515-81 Кольцо | АВШ-3,7/200 304-168-6-1-6 | по запросу | |
|
Кольцо МП 135 ГОСТ 9515-81 | АВШ-3,7/200М 391.169.01.203 | по запросу | |
|
Кольцо УП 135х3,5 ГОСТ 9515-81 | АВШ-3,7/200М 391.169.01.204 | по запросу | |
|
Кольцо УП 85х3 ГОСТ 9515-81 | АВШ-3,7/200М 391.169.01.302 | по запросу | |
|
Кольцо УП 50х2,5 ГОСТ 9515-81 | АВШ-3,7/200М 391.169.01.402 | по запросу | |
|
Кольцо ГОСТ 18859-73 | 050-056-36-2-2 | по запросу | |
|
Кольцо ГОСТ 18829-73 | 090-096-36-2-2 | по запросу | |
|
Манжета 1.1-50х70-1 ГОСТ 8752-79 | 3.955.001-01 | по запросу | |
|
Манжета 1.1-60х85-1 ГОСТ 8752-79 | 3.955.001-03 | по запросу | |
|
Шайба ГОСТ 11872-89 | H36.02.016 | по запросу | |
|
Клапан электромагнитный КЭМ-2 от переменного тока 220В/50Гц ММММ306.577.005 ММММ 306.577.005ТУ | КЭМ-2 | по запросу | |
|
ОСТ 26-2088-81 Фильтроэлемент | 30.4 | по запросу |
