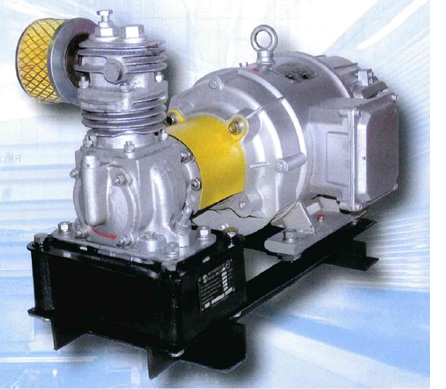

Компрессорная установка ВВ 0,05/7-1000 П31У3

Целью подачи сжатого воздуха является включение подъемных механизмов пантографа.

Эта система применяется в пригородных электропоездах и электровозах.

Тип компрессора - поршневой, одноцилиндровый, одноступенчатый компрессионный агрегат. Он приводится в действие электродвигателем постоянного тока П31У3 или П22У3, питаемым от сети 110 В или 50 В.

Режим работы прерывистый - кратковременный, с продолжительностью включения (ED) до 50%. Время цикла составляет до 10 минут. Производительность компрессора составляет 0,05±5% м3/мин при избыточном давлении 0,7 МПа (кгс/см2) и частоте вращения коленчатого вала 16,6 с⁻1 (1000 об/мин).
