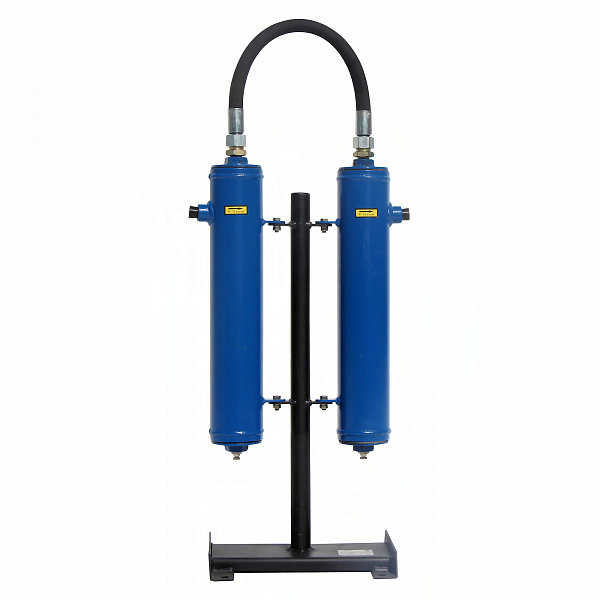

Магистральный фильтр ФМ 40/16

Магистральный фильтр ФМ 40/16: надежное решение для очистки сжатого воздуха

Магистральный фильтр ФМ 40/16, произведенный Бежецким заводом АСО, представляет собой высокоэффективное оборудование для очистки сжатого воздуха. С пропускной способностью 800 л/мин и максимальным рабочим давлением 16 атмосфер, этот фильтр идеально подходит для различных промышленных применений, требующих высокого уровня очистки воздуха.

Конструкция и материалы

Фильтр ФМ 40/16 имеет стальной корпус и крышки, оцинкованные методом термодиффузионного покрытия. Это обеспечивает гарантированную защиту металла от коррозионных процессов. Наружная поверхность деталей дополнительно окрашена методом порошкового покрытия.

Функциональность и применение

Фильтрационный модуль ФМ 40/16 предназначен для тонкой очистки сжатого воздуха от твердых частиц и аэрозолей масла и влаги в пневматических приводах и системах. Он используется в различных отраслях промышленности, в системах пневмоуправления и автоматики, пневмоприводе устройств и инструментов для окраски поверхностей распылением.

Технические характеристики

Пропускная способность: 800 л/мин
Максимальное рабочее давление: 16 атмосфер
Степень очистки от твердых частиц: до 10 мкм
Степень очистки по воде: до 800 мг/м3
Степень очистки по маслу: до 16 мг/м3
Размеры установки: 35 х 22 х 90 см
Масса: 17 кг
Сертификация и соответствие стандартам

Применение фильтрационного модуля ФМ 40/16 позволяет получить очистку сжатого воздуха по содержанию твердых частиц по 4 классу, по содержанию воды и масла по 4 классу по ГОСТ 17433–80.

Устройство и принцип работы

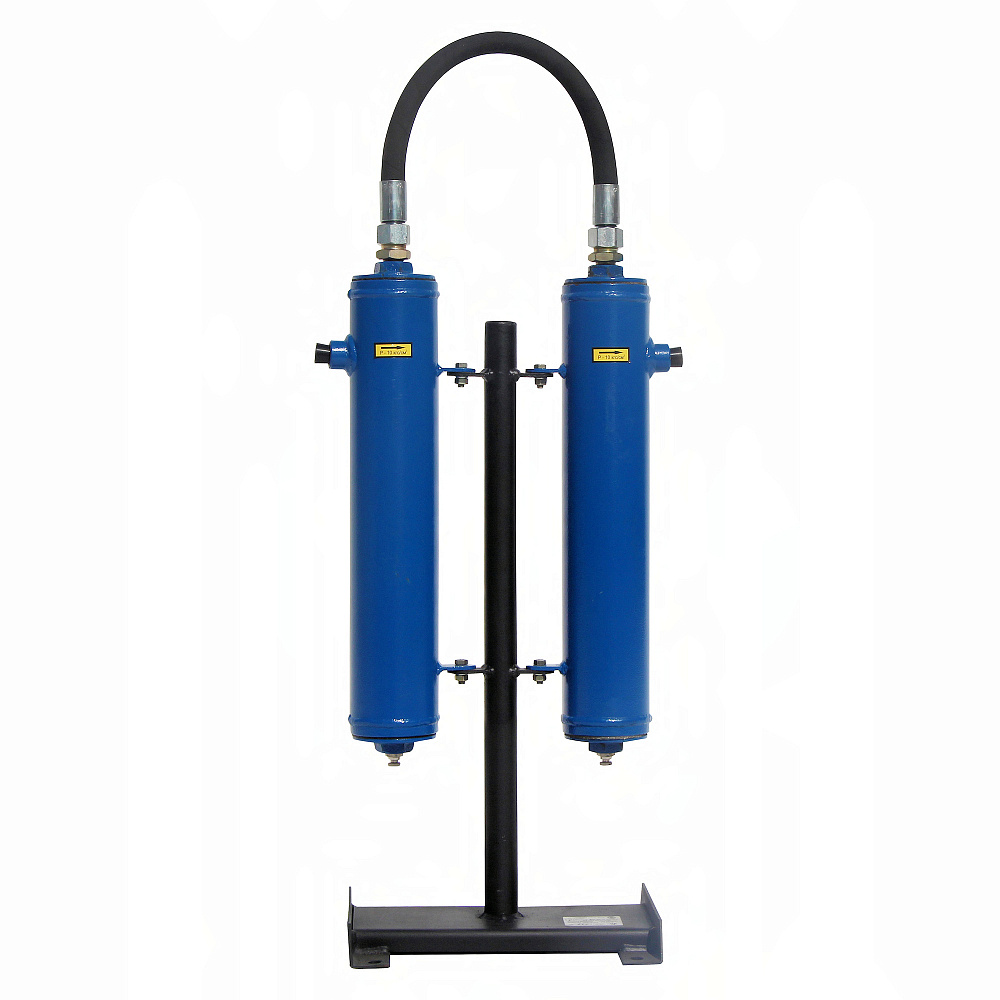

Фильтрационный модуль – двухступенчатый; состоит из двух последовательно объединенных блоков очистки (фильтров). Корпус блока очистки изготовлен из стальной трубы. На корпусе имеется патрубок для подвода-отвода магистрали сжатого воздуха. Торцы корпуса закрываются крышками. В нижней крышке для слива конденсата имеется резьбовая пробка (G3/8").

Фильтроэлемент

Фильтроэлемент магистрального фильтра ФМ 40/16 состоит из внутреннего пластмассового перфорированного каркаса, на который по особой технологии нанесен слой пористого волокнистого фильтрующего материала. Снаружи фильтрующий материал фиксирует дренажная капроновая сетка, торцы герметично уплотнены пластмассовыми крышками.
