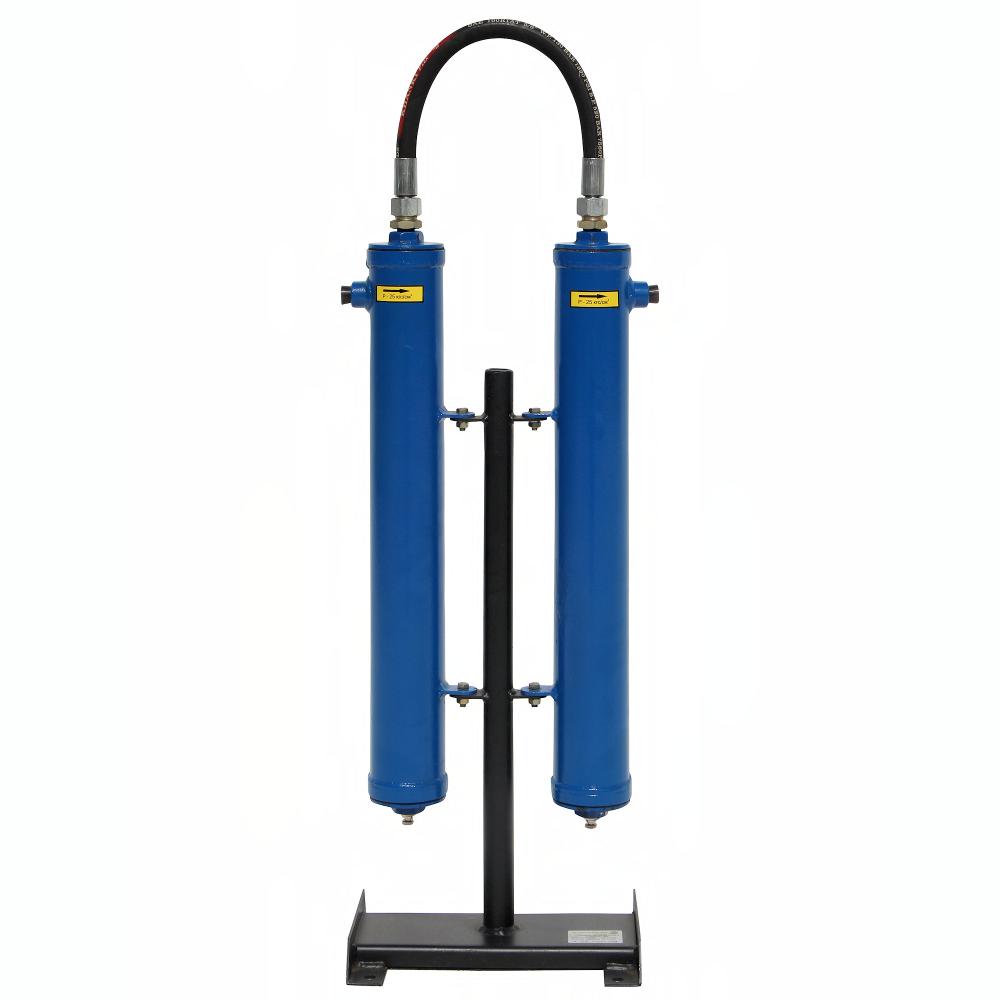

Магистральный фильтр ФМ 60/16

Магистральный фильтр ФМ 60/16: высокопроизводительное решение для очистки сжатого воздуха

Магистральный фильтр ФМ 60/16, произведенный Бежецким заводом АСО, представляет собой высокопроизводительное оборудование для очистки сжатого воздуха. С пропускной способностью 1600 л/мин и максимальным рабочим давлением 16 атмосфер, этот фильтр идеально подходит для различных промышленных применений, требующих высокого уровня очистки воздуха.

Конструкция и материалы

Фильтр ФМ 60/16 имеет стальной корпус и крышки, изготовленные из высококачественных материалов. Это обеспечивает надежную работу фильтра в различных условиях эксплуатации.

Функциональность и применение

Фильтрационный модуль ФМ 60/16 предназначен для тонкой очистки сжатого воздуха от твердых частиц и аэрозолей масла и влаги в пневматических приводах и системах. Он используется в различных отраслях промышленности, в системах пневмоуправления и автоматики, пневмоприводе устройств и инструментов для окраски поверхностей распылением.

Технические характеристики

Пропускная способность: 1600 л/мин
Максимальное рабочее давление: 16 атмосфер
Степень очистки от твердых частиц: до 10 мкм
Степень очистки по воде: до 800 мг/м3
Степень очистки по маслу: до 16 мг/м3
Размеры установки: 35 х 22 х 90 см
Масса: 21 кг
Сертификация и соответствие стандартам

Применение фильтрационного модуля ФМ 60/16 позволяет получить очистку сжатого воздуха по содержанию твердых частиц по 4 классу, по содержанию воды и масла по 4 классу по ГОСТ 17433–80.

Принцип работы

Фильтрационный модуль ФМ 60/16 работает по двухступенчатому принципу. На первой ступени очистки происходит отделение наиболее крупных капель жидкости, а на второй ступени - окончательная очистка сжатого воздуха до заявленных характеристик. Накапливающаяся в корпусах фильтра водно-масляная эмульсия периодически удаляется через сливные пробки.

Условия эксплуатации

Фильтр ФМ 60/16 предназначен для эксплуатации в следующих условиях: высота над уровнем моря не более 1000 м; температура окружающей среды от 278К (+5 °С) до 313К (+40 °С); относительная влажность не более 80% при 298К (+25 °С).
