Воздушный ресивер РВ 110/16

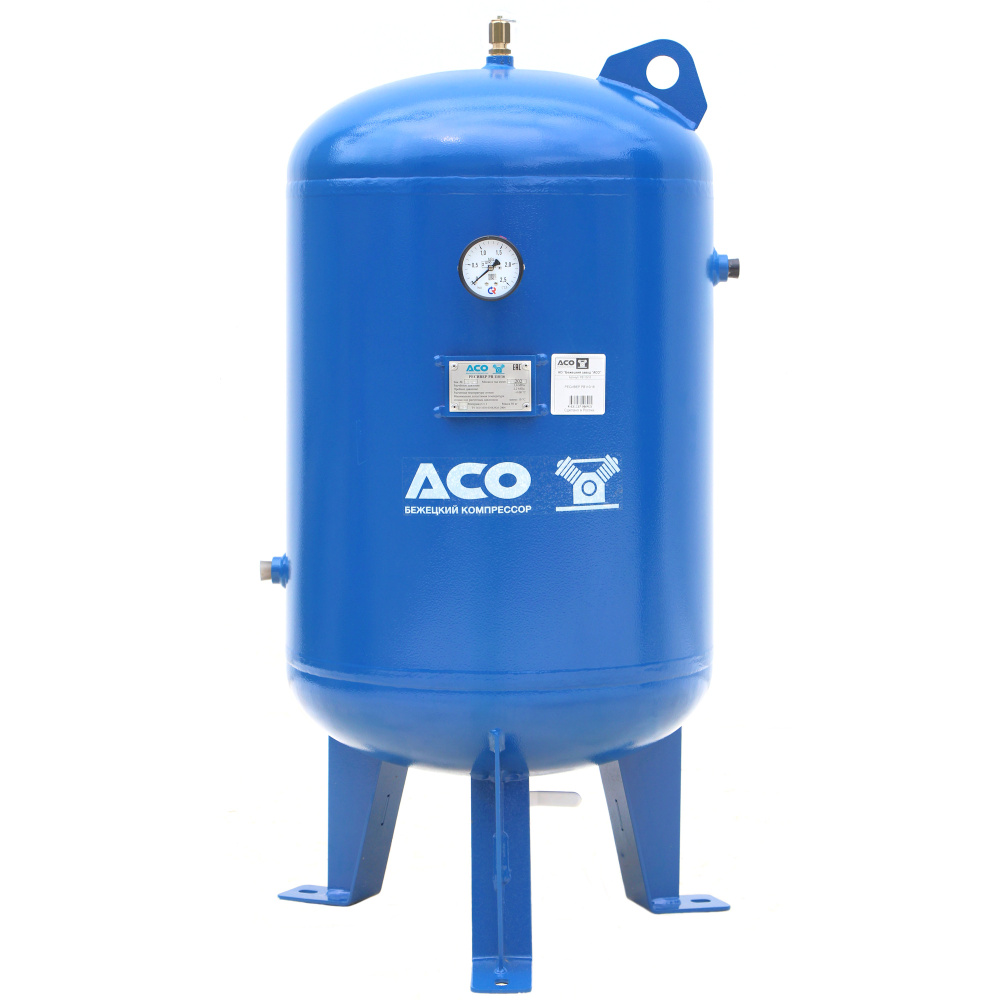

Вертикальный воздушный ресивер РВ 110/16: надежное решение для хранения сжатого воздуха

Вертикальный воздушный ресивер РВ 110/16 Бежецкого завода АСО - это надежное и эффективное решение для хранения сжатого воздуха в промышленных условиях. Ресивер имеет объем 110 литров и рассчитан на эксплуатацию при максимальном рабочем давлении 16 атм при температуре от + 5 до + 100 °C.

Конструкция и материалы

Ресивер изготовлен из стали Ст3пс и имеет габариты 50 х 51 х 98 см, масса 50 кг. Наружное покрытие - полиэфирная порошковая краска RAL 5010, что обеспечивает высокую устойчивость к коррозии и механическим повреждениям.

Принцип работы

Сжатый воздух поступает в ресивер от компрессора по воздухопроводу через специально оборудованное отверстие. Попав внутрь, сжатый воздух расширяется, изменение скорости потока приводит к охлаждению воздуха и выделению капельной влаги и масла. Полученный конденсат сливают через сливную пробку.

Основные функции

Основные функции ресивера РВ 110/16 включают:

накопление и хранение используемого в технологическом процессе сжатого воздуха;
стабилизация давления и сглаживание пульсаций воздушного потока в пневматической системе;
обеспечение работы компрессора в оптимальном для него режиме;
уменьшение числа перепусков компрессора;
сбор конденсата и его отвод через пробку для слива;
охлаждение сжатого воздуха в системе.
Условия эксплуатации

Ресивер предназначен для эксплуатации в районах с сейсмичностью не более 6 баллов по двенадцати бальной шкале, при высоте над уровнем моря не более 1000м, температуре окружающей среды от 253К (минус 20°С) до 313К (+40°С) и относительной влажности воздуха не более 80% при 298К (+25°С).

Климатическое исполнение

Климатическое исполнение ресивера - «УХЛ» категория изделия 3.1 по ГОСТ 15150-69.

Комплектация и транспортирование

Ресивер поставляется в комплекте с манометром, предохранительным клапаном и паспортом сосуда, работающего под давлением. Транспортирование осуществляется любым видом транспорта с учетом требований Правил, действующих для соответствующего вида транспорта.

Уход и обслуживание

Для увеличения ресурса и повышения надежности работы ресивера рекомендуется периодический контроль сварных соединений, проверка арматуры, измерительных приборов и предохранительных устройств, а также обследование защитного покрытия и поддержание его в надлежащем состоянии.
